??設備功能

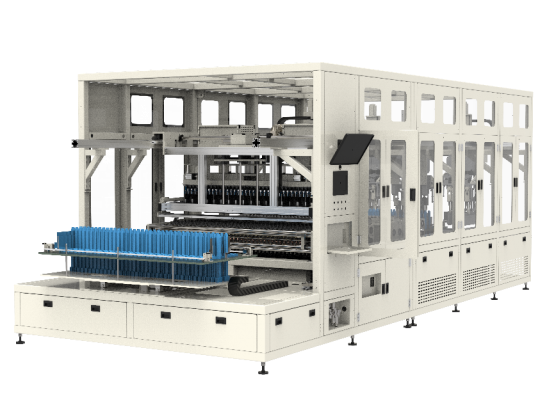

絕緣測試設備是在對軟包動力電池本體加壓情況下，對軟包電池的封邊和負極的邊電壓、封邊和負極的邊電阻的檢測，采用高精度電壓表和絕緣測試儀對每個電池測試。
??性能參數
名稱
性能參數
設備主要功能
對電池進行電芯邊電壓和電芯絕緣內阻測試，并對應托盤條形碼將數據上傳儲存到數據庫。
測試流程
拘束托盤通過物流進入LPM設備內→設備定位機構動作定位拘束托盤→解拘束→均勻打開拘束隔板→電池上料→電池上料整定→天車機械手抓取36塊電池→36塊電池放入加壓測試治具→刺針接觸測試→IRM測試→LPM測試→天車機械手取出36塊電池→電池下料整定→電池下料
壓力控制精度
200~550kgf 精度為±20kgf
測定位置
電池負極與電池氣袋
夾具
負極使用PCB銅板，氣袋使用探針
測試方式
四線制測試
施加電壓
2V
判斷條件
0.2s后測試，電壓≧1.2V，判為OK（判斷條件可以設置）,儀表安捷倫34470A
測試精度
±（0.0016%rdg+0.0002%FS）
顯示分辨率
0.01mV
施加電壓
100V
??技術特性
- 采用全自動上下料配套設備，效率高，產出高，穩定性好；
- 兼容多種電池尺寸，支持快速換型；
- 加壓、高效率通道切換，自動化集成。
